Uszczelki metalowe

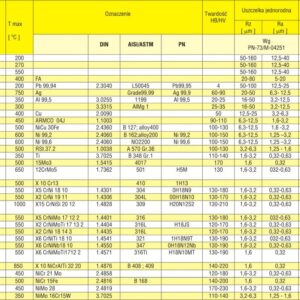

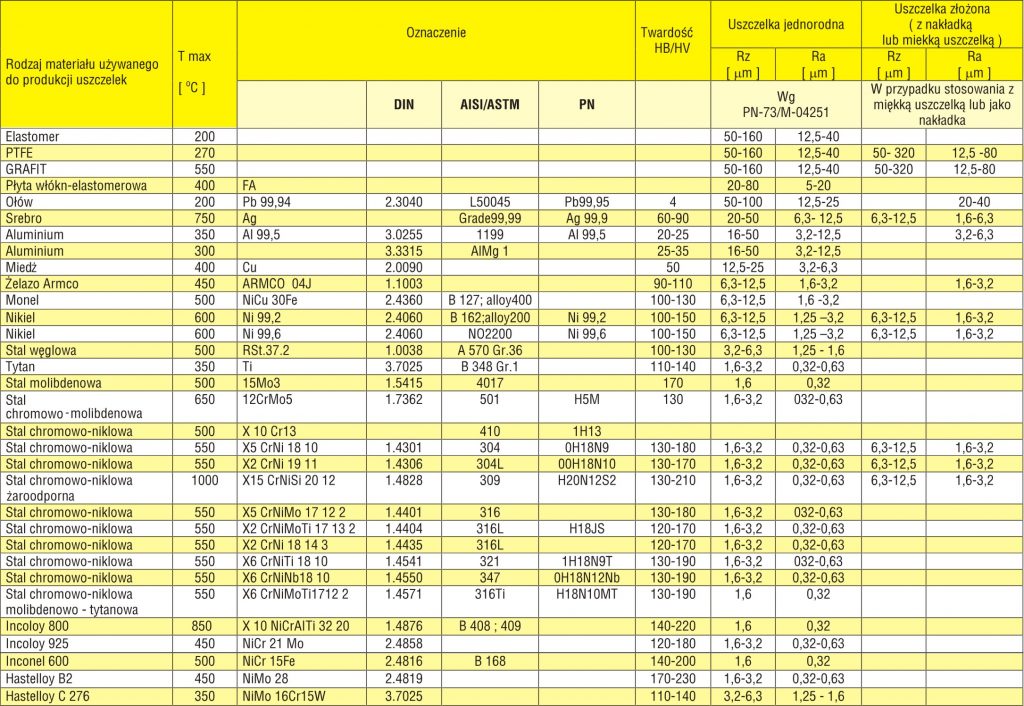

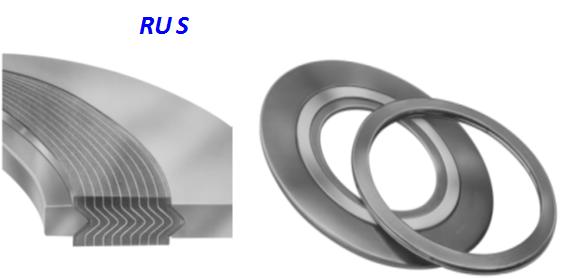

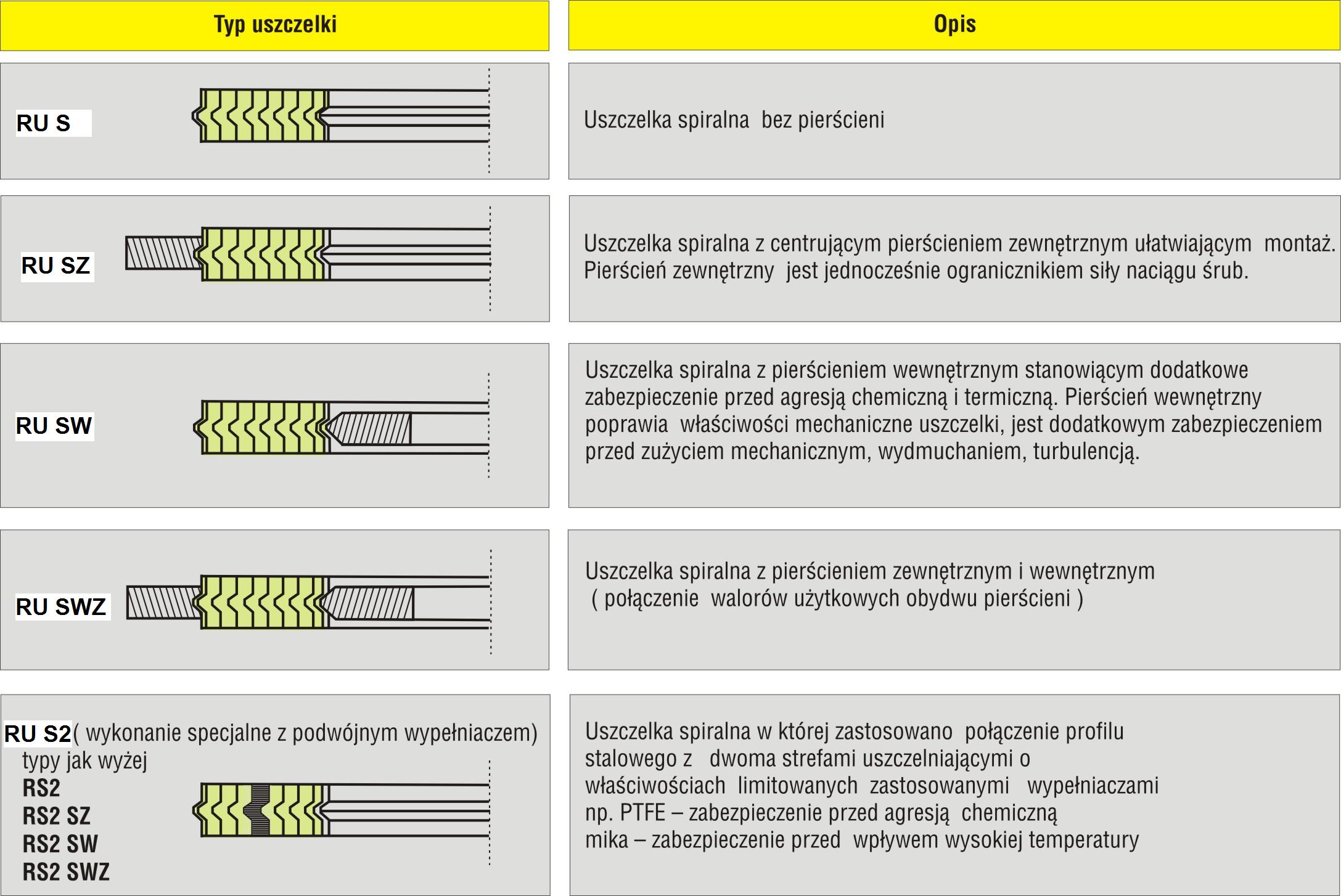

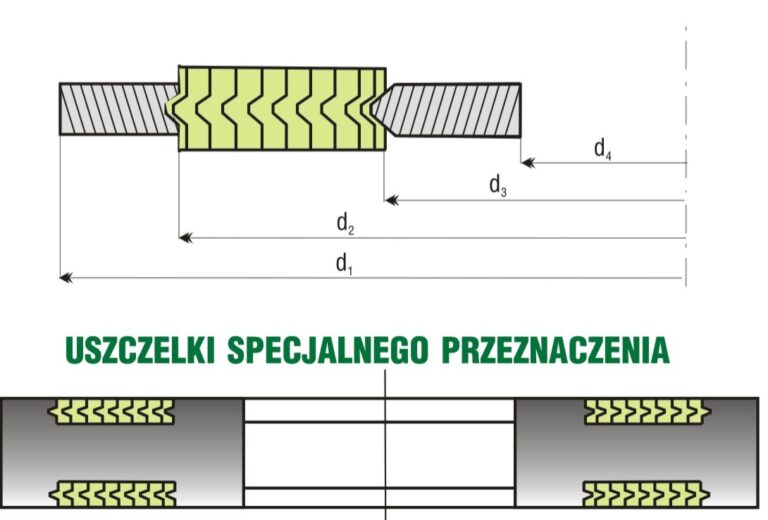

Uszczelki spiralne RU S są połączeniem sprężystego profilu metalowej taśmy zwiniętej spiralnie z miękkim materiałem uszczelniającym. Są to uszczelki uniwersalne, których parametry uszczelniające można modyfikować przez zastosowanie odpowiednich wypełniaczy. Używając kombinacji dwóch rodzajów materiałów wypełniających otrzymujemy uszczelkę, która posiada strefy ⁽¹⁾o różnej charakterystyce. Główne zastosowanie, to węzły uszczelniające pracujące w zmiennych cyklach obciążeniowych. Uszczelnienia spiralne R S łączą odpornością na wysokie naciski powierzchniowe z dużym powrotem sprężystym. Zbliżone właściwości uszczelniające posiada także uszczelka RT GP PYRO-TEX.

PARAMETRY PRACY USZCZELEK SPIRALNYCH RU S

ZALETY USZCZELEK SPIRALNYCH RU S

odporność na szoki termiczne, korozję, erozję, turbulencje (wysoka elastyczność, powrót sprężysty zależny od rodzaju, grubości i gęstości wypełniacza oraz nawoju taśmy stalowej)
wysoka odporność chemiczna i temperaturowa osiągana w zależności od zastosowanych materiałów
łatwość montażu i demontażu
możliwość aplikacji na połączeniach o gorszej powierzchni przylg ( w zależności od zastosowanego wypełniacza i ciśnienia medium Ra = 3,2 – 12,5; Rz = 12,5 – 50 )
w wyniku nadwymiaru wysokości wypełniacza nad taśmą stalową, uszczelki spiralne nie niszczą przylg

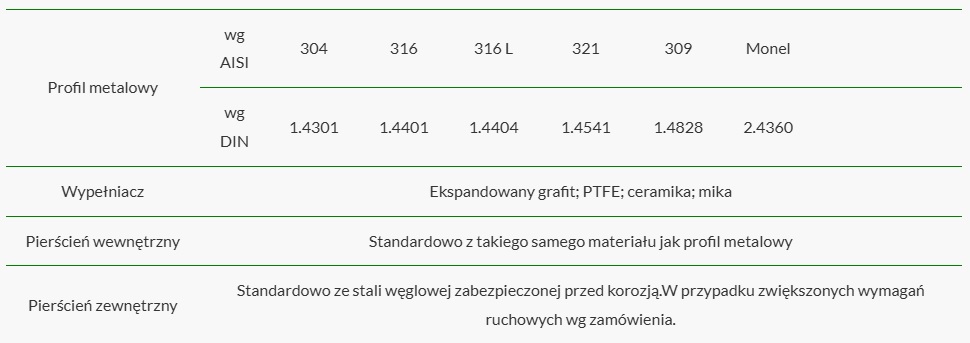

MATERIAŁY UŻYWANE DO USZCZELNIEŃ SPIRALNYCH RU S

DOSTĘPNE WYMIARY: wg EN 1514-2; DIN 2691; ANSI B 16.5; ASME B 16.20; ( API 601) i wymiary nietypowe.

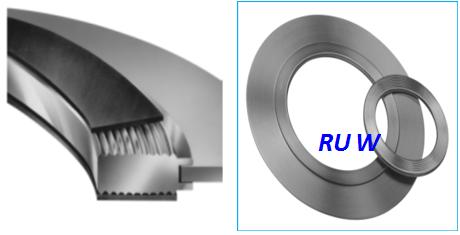

Wielokrawędziowe uszczelki metalowe typu RU W wykonywane są ze stali oraz miękkich nakładek. W celu zabezpieczenia przylg przed mechanicznym niszczeniem przez uszczelkę, stosuje się nakładki o grubościach możliwie cienkich, pamiętając aby po ściśnięciu nie następował kontakt uszczelki z przylgą. Optymalna grubość nakładek, w stanie obciążonym, po ściśnięciu to 0,07^+_ 0,02mm. Grubość początkowa nakładki zależna jest od stanu kołnierzy oraz właściwości zastosowanych materiałów (na przylgi obrabiane zgrubnie ok. 0,8^+_0,2 mm, na kołnierze szlifowane ok. 0,5 ^+_0,2 mm).Kształt profil i stalowych w uszczelkach typu RU W określa PN 86/H-74374/10. Korzystając z nowoczesnego centrum obróbczego CNC wykonujemy uszczelki zgodnie z normą oraz wg. specjalnych zaleceń.

Zbliżone właściwości uszczelniające posiada także uszczelka RT GP PYRO-TEX.

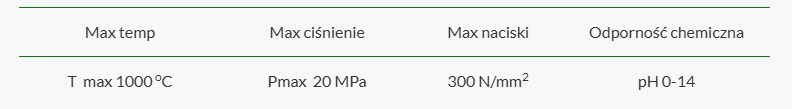

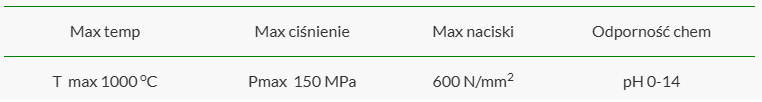

PARAMETRY PRACY RU W

DOSTĘPNE WYMIARY: wg . PN/86/H/74374/10; PN-EN 1514-4; 12560-4; DIN 2697; ASME16,5; 16.20 ANSI i wymiary nietypowe.

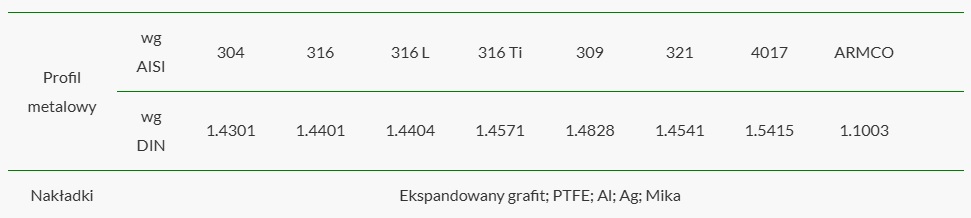

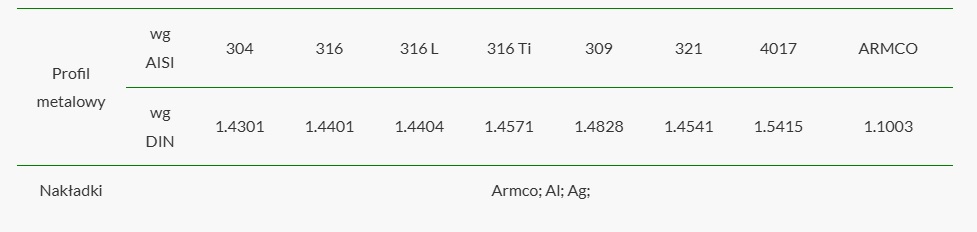

MATERIAŁY UŻYWANE DO USZCZELNIEŃ WIELOKRAWĘDZIOWYCH RU W

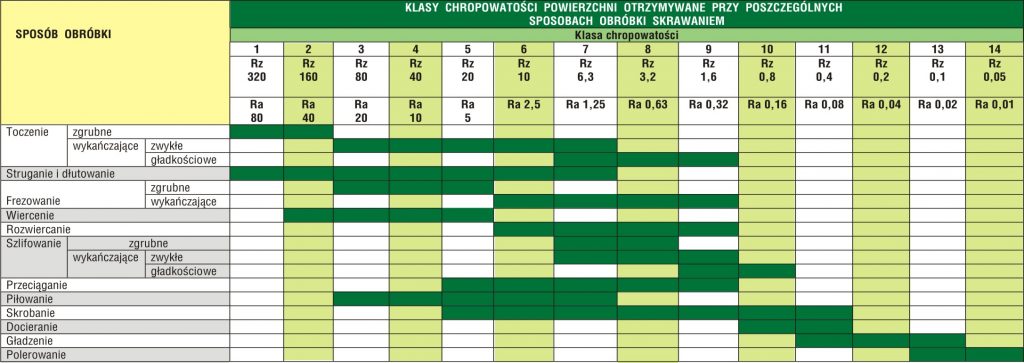

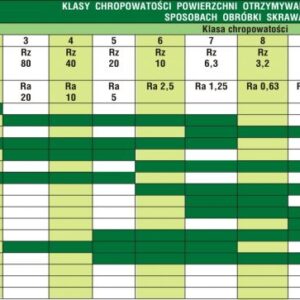

Zalecany profil wysokości chropowatości przylg: Rz = 12,5 – 50 mm; Ra = 3,2 – 12,5 mm

ZALETY USZCZELEK RU W:

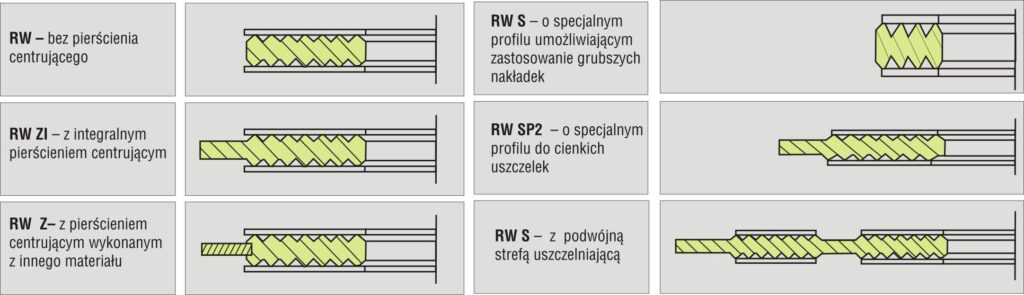

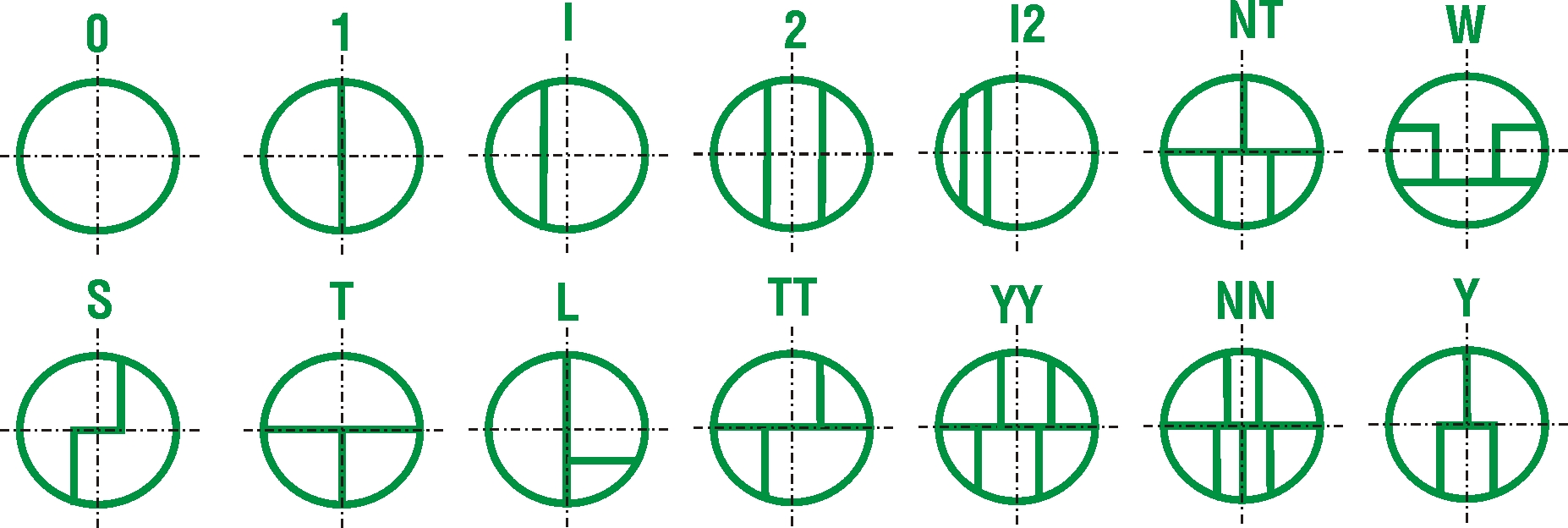

Rodzaje RW

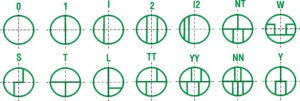

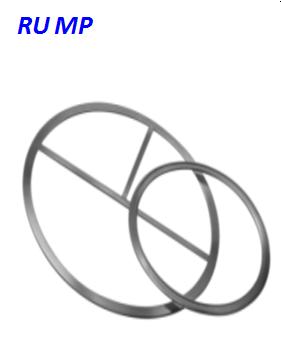

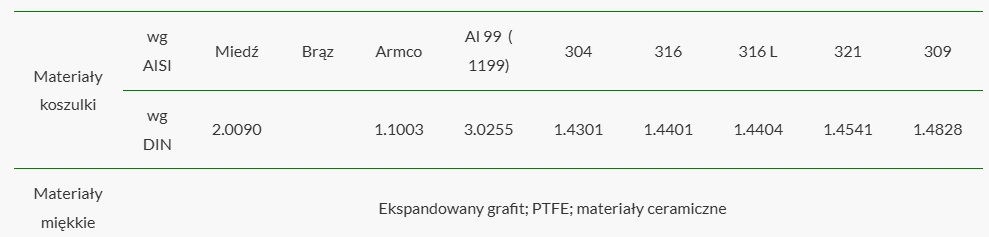

Uszczelki RU MP są przeznaczone do zbiorników, aparatów, autoklawów, wymienników ciepła oraz rurociągów. Uszczelki charakteryzują się zwiększoną odporności na wydmuchanie oraz penetrację agresywnych związków chemicznych. Popularna nazwa –metaloplastyczne, odzwierciedla budowę uszczelek. Profil metalowy okala „miękko materiałową” uszczelkę zdolną do kompensacji nierówności powierzchni przylg. Uszczelki powszechnie spotykane w przemyśle chemicznym, petrochemicznym, rafineryjnym i gazowniczym.

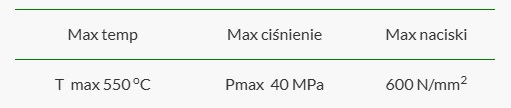

PARAMETRY PRACY USZCZELEK RU MP

ZALETY USZCZELEK METALOPLASTYCZNYCH RU MP:

Dużą ilość i różnorodność przekrojów profili uszczelek RU MP w wielu przypadkach zastąpić można uniwersalnym produktem RT GP PYRO-TEX do samodzielnego wykonania wysokojakościowej uszczelki.

Ekstremalne parametry robocze uszczelek zależą od zastosowanych do ich wykonania materiałów

DOSTĘPNE WYMIARY

wg EN; PN 86/H-74374; DIN 7603; ASTM 16.5; 16.47; ANSI i wymiary nietypowe

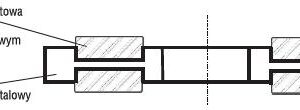

RU N -uszczelki na nośniku metalowym, przeznaczone są do uszczelniania wielkogabarytowych połączeń oraz takich gdzie wymagana jest duża zdolność do kompensacji nierówności. Grubość profilu i stal dobieramy w zależności od konstrukcji i wymiarów złącza. Stosowanie tak skonstruowanych uszczelnień ogranicza czynną szerokość uszczelki, co w konsekwencji podnosi naprężenia montażowe. Zachowujemy przy tym geometrię kołnierza oraz liczbę śrub. Uszczelki mogą być wykonane w opcji z falistym pierścieniem stalowym o bardzo dużych zdolnościach do przeformowania. lub z nośnikiem pełniącym dodatkową funkcję pierścienia centrującego.

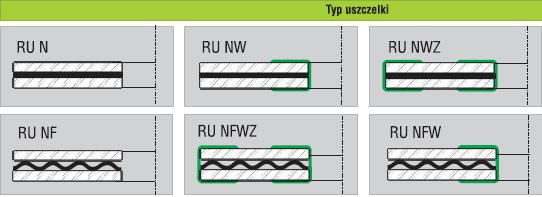

Zobacz dostępne typy uszczelek RU N ( na nośniku stalowym )

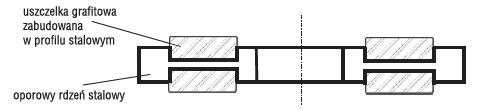

RU NP – uszczelki o specjalnej indywidualnej konstrukcji wytwarzane pod konkretne połączenie, po wcześniejszym rozpoznaniu tematu przez naszych specjalistów. Dwie uszczelki-nakładki (najczęściej grafitowe) umieszczone są symetryczne (góra-dół) w odpowiednio zaprojektowanym profilu stalowym. Konstrukcja taka, przy założonej ściśliwości nakładek zapewnia uzyskanie szczelności na zdefiniowanej grubości uszczelki. Stalowy rdzeń oporowy kompensuje nadmierne naciski montażowe i zabezpiecza właściwą uszczelkę przed przeciągnięciem.

RU NP rekomendowane są do połączeń skręcanych dużym momentem, pracujących przy wysokich obciążeniach mechanicznych i w zmiennych cyklach temperaturowych.

PARAMETRY PRACY RU NP

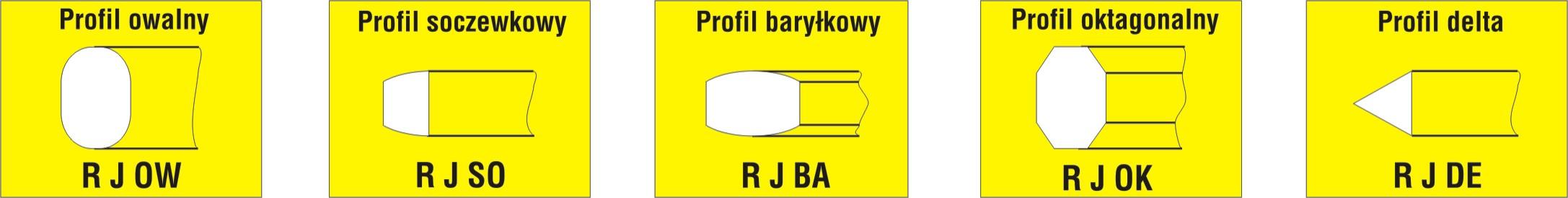

Uszczelki metalowe profilowane typu Ring Joint stosowane są w różnych gałęziach przemysłu w zamkach uszczelniających o podwyższonej jakości wykonania. Opcjonalnie mogą być stosowane (wykonane) z nakładkami, które kompensują błędy kształtu zamka – miejsca zabudowy. Uszczelki typu RJ mogą pracować w bardzo wysokich parametrach roboczych
