RT-GP PYRO-TEX opatentowana taśma stalowo-grafitowa

Taśma RT-GP PYRO-TEX jest kombinacją najczystszego grafitu (99,26%) i wysokiej jakości wzmocnienia stalowego.

Minimalna zawartość zanieczyszczeń znacznie podnosi odporność chemiczną oraz termiczną uszczelki. PYRO-TEX przewyższa pod tym względem pozostałe produkty grafitowe. Materiał może pracować w atmosferze utleniającej do temp. 540°C, a w środowisku obojętnym do max. temp. 760°C.Według badań EPRI* włókna, z których zbudowane są uszczelnienia charakteryzują się znakomitymi właściwościami uszczelniającymi mediów energetycznych * Elektrical Power Research Institute

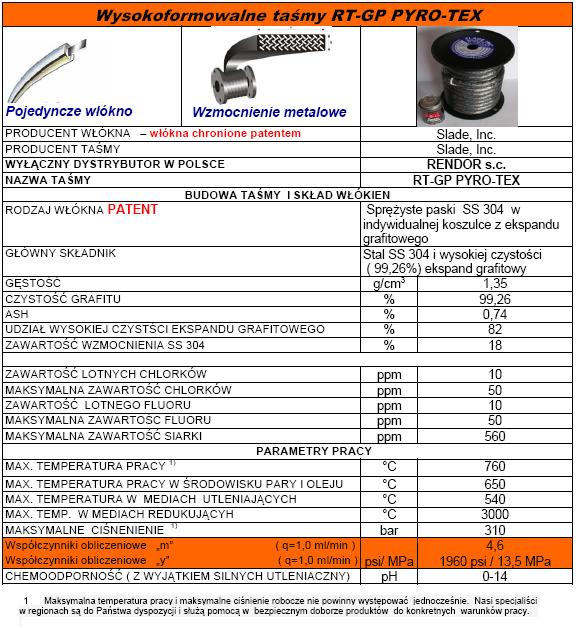

PARAMETRY TECHNICZNE RT-GP PYRO-TEX

Max ciśnienie robocze

310 bar

Odporność chemiczna

pH 0-14 ( bez silnych utleniaczy)

Temperatura

-100 + 760oC ( 650oC dla pary wodnej )

Posiada akredytację Urzędu Dozoru Technicznego
LC-612-285/1248/15
z dn. 18.05.2015

wg WUDT-UC-WO –O/19 :

Współczynnik „ δ_m” [ MPa] – dla L _0,1; 12 dla L _0,01; 19,6 dla L _0,001; 33,0 dla L _0,0001

Współczynnik „ δ_r” [ – ] 1,6xp_o dla L _0,1 ; 4,7xp_odla L _0,01; 10,6xp_odla L _0,001; – dla L _0,0001

wg ASME:

Współczynnik „y” [ MPa] – dla L _0,1; 10,6±1,5 dla L _0,01; 16,8±1,6 dla L _0,001; 26,8± 2,2 dla L _0,0001

Współczynnik „m” [ – ] – 3,0±0,8 dla L _0,1; 5,6±0,9 dla L _0,01; 10,6±1,0 dla L _0,001; – dla L _0,0001

Budowa :

Taśma RT-GP PYRO-TEX ma unikalną budowę o charakterze „metalowej sprężyny płytkowej” . Płaskie sprężyste paski stali SS 304, które są rdzeniem każdej splotki grafitowej, przeplatają się przestrzennie w całym przekroju materiału.

Większe wymiary dostępne i wymiary prostokątne na życzenie. W wyniku przeformowania, taśma zagęszcza się, tworząc szczelną, wysokiej jakości uszczelkę metalowo-grafitową, zdolną do wypełnienia wszelkich nierówności powierzchni i kompensacji zmiennych parametrów obciążeniowych złącza. W każdym splecionym włóknie występuje zjawisko naprzemiennego ściskania osiowego włókien w części taśmy i jednoczesnego rozciągania poprzecznego w pozostałej części splotki. Wpływa to na skuteczną pracę podczas zmiennych obciążeń termicznych i ciśnieniowych. Przy każdej zmianie warunków roboczych, w sposób ciągły, włókna dostosowują się do pracy połączenia ( rozszerzania i kurczenia). Konstrukcja taśmy grafitowej powoduje, że charakteryzuje się ona bardzo dużą elastycznością i odpornością mechaniczną przy zachowaniu znakomitej formowalności. W celu ułatwienia montażu, do każdej szpuli dołączony jest klej montażowy pomocny podczas układania taśmy na nierównych i o skomplikowanych kształtach kołnierzach. Na zamówienie uszczelnienia mogą być dostarczone z powierzchnią samoprzylepną.przylgach o dużej odkształcalności. Wysoki powrót elastyczny jest kluczowy dla utrzymania szczelności pomimo efektu pełzania elementów połączenia kołnierzowego.

Zalety :

Opatentowane połączenie grafitu z wzmocnieniem metalowym nadaje wytrzymałość mechaniczną oraz zwielokrotniony, o efekt sprężyny płytkowej, powrót sprężysty.
Uszczelka nie traci masy w czasie eksploatacji, nie starzeje się.
Jest niepalna, utrzymuje szczelność połączenia podczas pożaru.
Wygodna i uniwersalna do uszczelniania wielkogabarytowych kołnierzy.
Możliwość aplikacji przy ograniczonym demontażu urządzeń (np. bez wyjmowania śrub skręcających kołnierze).
Uszczelki posiadają dużą odporność na naciski powierzchniowe.
Doskonale układa się na kołnierzu, wypełniając wszelkie niedokładności powierzchni przy zachowaniu ponadprzeciętnego powrotu sprężystego.
Po przeformowaniu tworzy wytrzymałą i sprężystą uszczelkę o wytrzymałości stali i wszystkich uszczelniających zaletach grafitu.

Zjawisko naprzemiennego ściskania osiowego włókien w części uszczelnienia i jednoczesnego rozciągania poprzecznego pozostałej splotki w każdym splecionym włóknie taśmy RT-GP PYRO-TEX sprawia, że materiał efektywnie radzi sobie podczas zmiennych obciążeń termicznych i ciśnieniowych, nawet na przylgach cyklicznie odkształcanych promieniowo i osiowo. Ta opatentowana konstrukcja taśmy wykorzystuje innowacyjne rozwiązania,
które zapewniają dużą elastyczność i odporność mechaniczną przy jednoczesnym zachowaniu znakomitej formowalności. To sprawia, że taśma doskonale się sprawdza nawet na powierzchniach połączeń o zerodowanej strukturze oraz na przylgach o gorszej jakości – z wżerami i rysami.

Właściwości ::

Parametry techniczne :

Dobór taśm do wymiarów kołnierzy należy traktować w sposób orientacyjny. Podczas aplikacji każdorazowo należy uwzględnić chropowatości przylg i stan ich równoległości. Dopuszczalne jest użycie taśm do kołnierzy większych lub odwrotnie tj. stosowanie taśm większych na małych kołnierzach o słabej jakości przylg.

W celu ułatwienia montażu, do każdej szpuli dołączony jest klej montażowy pomocny podczas układania taśmy na połączeniach pionowych o nierównych i skomplikowanych kształtach. Na zamówienie uszczelnienia mogą być dostarczone z powierzchnią samoprzylepną..
