RT-GP PYRO-TEX to opatentowana, wysokoformowalna taśma grafitowo-metalowa do samodzielnego wykonywania uszczelek.
Taśma RT-GP PYRO-TEX to innowacyjny produkt łączący
elastyczny grafit z wzmocnieniem stalowym, co zapewnia
wyjątkową odporność chemiczną i termiczną. Grafit o
wysokiej czystości (99,26%) i minimalnej zawartości
zanieczyszczeń podnosi nie tylko trwałość materiału, ale
także jego wytrzymałość w różnych warunkach
środowiskowych. Dodatkowo, wzmocnienie stalowe w
postaci płaskich pasków SS304 zapewnia sprężystość
uszczelnienia, co jest kluczowe dla efektywnego działania
taśmy w różnych aplikacjach.
Parametry RT-GP PYRO-TEX umożliwiają pracę w trudnych warunkach, takich jak atmosfera utleniająca do temperatury 540°C oraz środowisko obojętne do maksymalnej temperatury 760°C.
Max ciśnienie robocze
310 bar
Odporność chemiczna
pH 1-14 ( bez silnych utleniaczy)
Temperatura
-100 + 760 oC ( 650oC dla pary wodnej)
Posiada akredytację Urzędu Dozoru Technicznego
LC-612-285/1248/15
z dn. 18.05.2015

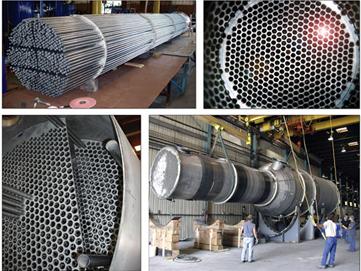

Zastosowanie:
- Zawory
- Wymienniki ciepła
- chłodnice międzystopniowe na sprężarkach,
- Aparaty chemiczne
- kondensatory
- kołnierze na rurociągach wody obiegowej/pary/kondensatu

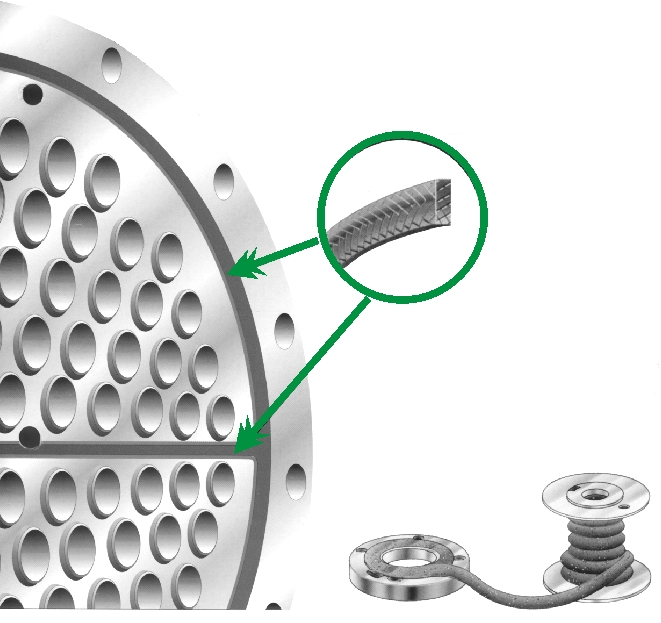

- Wszędzie tam, gdzie uszczelka ma niereguralny kształt

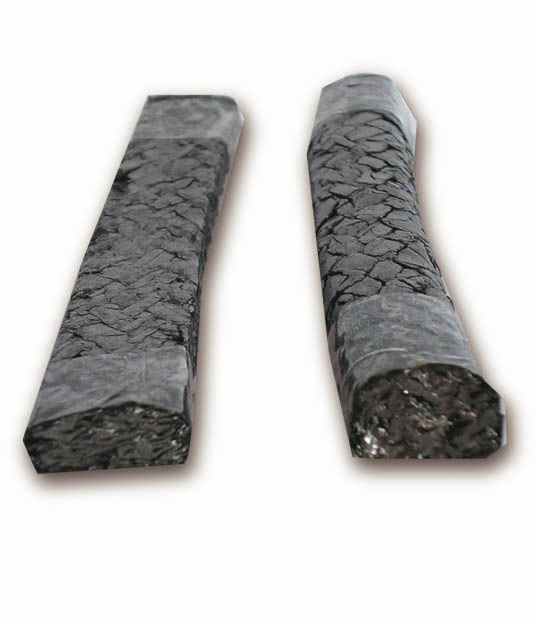

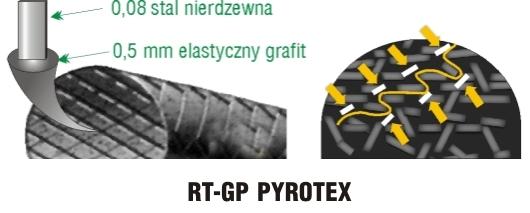

Budowa
Taśma RT-GP PYRO-TEX wyróżnia się unikalną budową, która
przypomina charakterystykę „metalowej sprężyny płytkowej”. Jest
to osiągnięte poprzez zastosowanie płaskich, sprężystych pasków
stali SS304 jako rdzenia splotki, którego otoczenie stanowi
elastyczny grafit o podwyższonej odporności chemicznej.

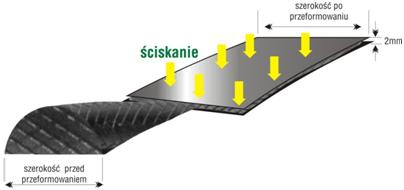

Przeformowanie taśmy RT-GP PYRO-TEX powoduje, że materiał zagęszcza się, tworząc szczelną uszczelkę metalowo-grafitową. Elastyczna i sprężysta struktura materiału, gdzie każdy metalowy pasek „sprężyny płytkowej” otoczony jest warstwą elastycznego grafitu, zapewnia wysoki powrót elastyczny i sprężystość. Dzięki temu, uformowana uszczelka zachowuje szczelność w bardzo szerokim zakresie naprężeń i może pracować na
przylgach o dużej odkształcalności. Wysoki powrót elastyczny jest kluczowy dla utrzymania szczelności pomimo efektu pełzania elementów połączenia kołnierzowego.
Zjawisko naprzemiennego ściskania osiowego włókien w części uszczelnienia i jednoczesnego rozciągania poprzecznego pozostałej splotki w każdym splecionym włóknie taśmy RT-GP PYRO-TEX sprawia, że materiał efektywnie radzi sobie podczas zmiennych obciążeń termicznych i ciśnieniowych, nawet na przylgach cyklicznie odkształcanych promieniowo i osiowo. Ta opatentowana konstrukcja taśmy wykorzystuje innowacyjne rozwiązania,
które zapewniają dużą elastyczność i odporność mechaniczną przy jednoczesnym zachowaniu znakomitej formowalności. To sprawia, że taśma doskonale się sprawdza nawet na powierzchniach połączeń o zerodowanej strukturze oraz na przylgach o gorszej jakości – z wżerami i rysami.

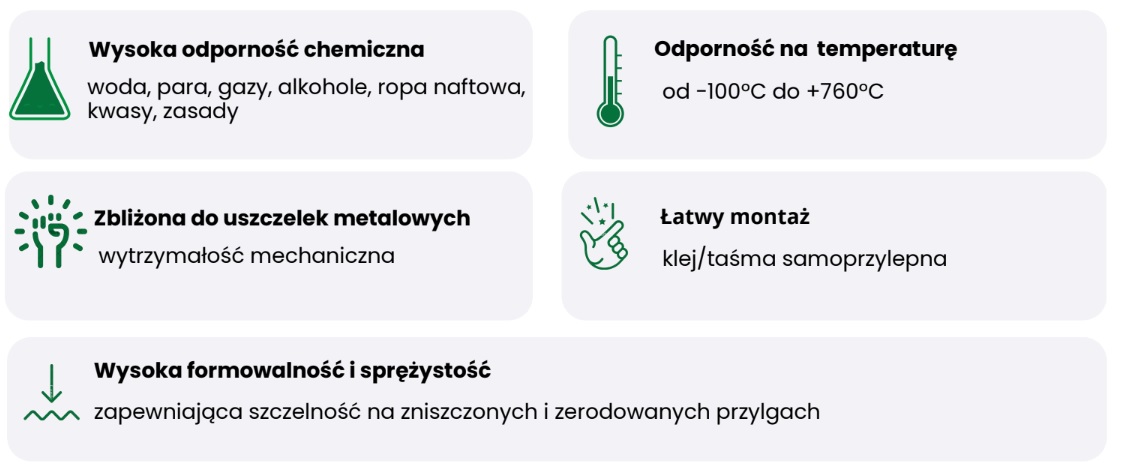

Właściwości
Zalety:
- Wytrzymałość mechaniczna zbliżona do uszczelek metalowych
- Uszczelka nie ulega starzeniu, nie traci masy, zachowuje zdolność do utrzymania naprężeń.
- Nie wymaga dociągania w podwyższonej temperaturze.
- Wzrost temperatury nie zwiększa utraty naprężeń i pełzania uszczelki.
- Bardzo wysoka czystość grafitu 99,26% zapewnia dużą chemoodporność w wysokich temperaturach na niemal wszystkie media z wyjątkiem silnie utleniających, w tym pełna odporność na media redukujące.
- Uszczelka jest niepalna, utrzymuje szczelność połączenia podczas pożaru.
- Możliwość aplikacji przy ograniczonym demontażu urządzeń (bez wyjmowania śrub/szpilek skręcających kołnierze, bez konieczności całkowitego wyciągania wkładu rurowego z wymiennika).
- ·Jako uszczelka „miękka” daje się zagęszczać (prasować) w szerokim zakresie nacisków powierzchniowych uzyskując szczelność już od niewielkich naprężeń ściskających.
- ·Doskonale układa się na kołnierzu, wypełniając wszelkie niedokładności powierzchni przy zachowaniu ponadprzeciętnego powrotu sprężystego.
- Wysoka szczelność przy zmiennych cyklach obciążeniowych (w tym po odstawieniu instalacji i jej ponownym rozruchu)

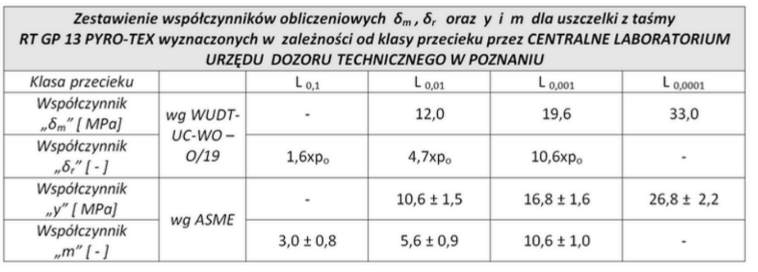

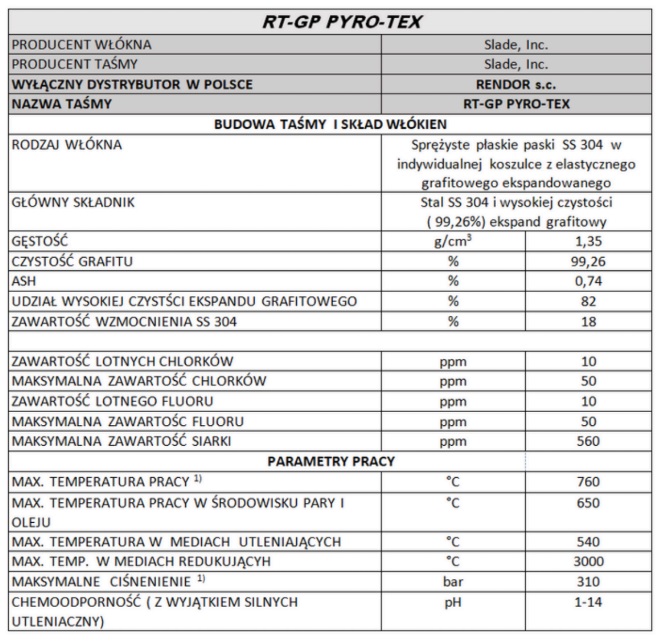

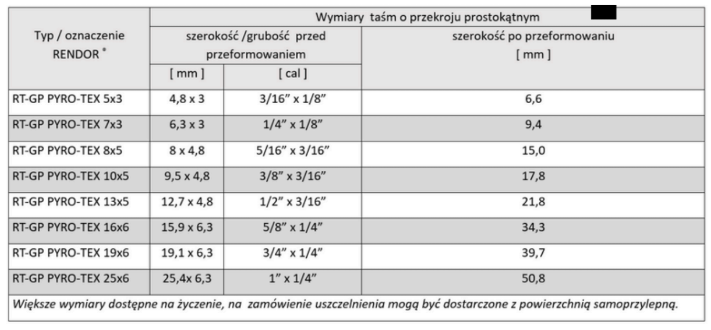

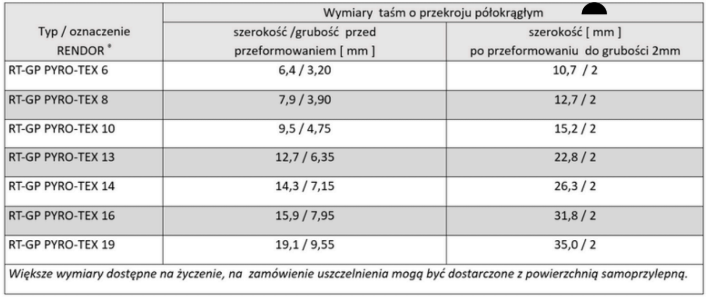

Parametry techniczne
Dobór taśm do wymiarów kołnierzy należy traktować w sposób orientacyjny. Podczas aplikacji każdorazowo należy uwzględnić chropowatości przylg i stan ich równoległości. Dopuszczalne jest użycie taśm do kołnierzy większych lub odwrotnie tj. stosowanie taśm większych na małych kołnierzach o słabej jakości przylg.
W celu ułatwienia montażu, do każdej szpuli dołączony jest klej montażowy pomocny podczas układania taśmy na połączeniach pionowych o nierównych i skomplikowanych kształtach. Na zamówienie uszczelnienia mogą być dostarczone z powierzchnią samoprzylepną..
